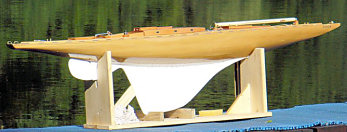

b00k.jpg30 Schärenkreuzer "VENUS"
Baubericht von Norbert Hanßen

Maßstab: 1 : 8
Länge (Rumpf): 164 cm
Breite: 25 cm
Rigg, Höhe: 174 cm
Verdrängung: 8,5 kp


button17.gif [Vorwort] [Deck] [Takelung] [Segeln]

  Vorwort

Die Venus ist die Schwester zur Wega, das besondere an der Venus sind verwendeten Holzarten,
der Rumpf aus sibierischer Lärche, sehr hart und enge Jahresringe,
das Deck aus 3+5mm Ahornleisten,
die Aufbauten aus Elsbeere, ein sehr hartes Edelholz, wurde früher im Klavierbau und für exklusive Möbel verwendet.
Der Mast ist aus feinjähriger Fichte,
das Modell wurde mehrfach mit echten Bootslack behandelt.
Für Segelverstellung kam eine Regatterwinde von Graupner zum Einsatz.

Die segeleigenschaften sind sehr gut, besonders der Geradeauslauf, kein Anluven, keine Leeabdrift, man kann die Finger ruhig von der Fernsteuerrung mal weglassen !
Wer irgendwelche Fragen hat kann sich bei mir melden!!

Jetzt eine Reihe Bilder die während des Baues entstanden sind.


button17.gif [Vorwort] [Deck] [Takelung] [Segeln]

  Deck

b17k.jpg b18k.jpg b11k.jpg b12k.jpg
Blick über´s Deck Blick über´s Deck Cockpit mit Travellerschiene,
Kompass und Fußboden
Achterliche Luke

button17.gif [Vorwort] [Deck] [Takelung] [Segeln]

  Takelung

b04k.jpg b06k.jpg b02k.jpg b01k.jpg
Wanten Mastfuß Anschlag des Baumes
für die Selbswendefock,
Poller zum Belege
Bugbereich mit Vorstag
b05k.jpg b13k.jpg b10k.jpg b09k.jpg
Umlenkung unter
der vorderen
Decksluke
Ruderanlenkung
darunter
Cockpit mit
Travellerschiene
Was so alles unter
einem großen Kajütdach
bei Modellseglern
zu finden ist...
b07k.jpg b08k.jpg b15k.jpg b14k.jpg
Laufschiene der
Selbstwendefock
Mastbeschläge
Die graue "Leine"
ist die
Empfängerantenne
über Deck herausgeführt
Saling Achterstagspanner

button17.gif [Vorwort] [Deck] [Takelung] [Segeln]

  Bilder vom Segeln:


[Ein Video dazu:]
Es grüßt aus dem Allgäu
Norbert Hanßen
